江西浙贛水電公司明珠二級電站是井岡山/遂川地區一個民營電站。高水頭216米，裝有兩臺臥式沖擊式機組，總裝機容量8000KW。因為無水庫，只有沉沙池，所以水質較差。

1、技術供水系統簡介：

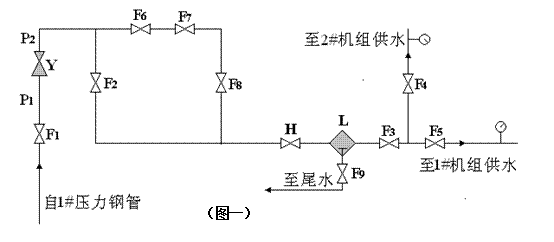

因屬于高水頭電站，機組技術供水原采用水泵供水。后因水質問題經常導致水泵損壞而停機而改為自流減壓供水。如圖一所示：圖中Fx為截止閥（F7為電動水力控制閥）；Y為ZJY46H-25C DN100減壓閥；H為消聲緩閉式止回閥；L為自動濾水器；水流流向為F1→Y→F2→H→L→F3→分別至1#和2#機組。

原設計為減壓后過F6、F7、F8到濾水器至機組。由F7、實現遠程控制（F2關閉）。后因F7經常損壞停用，改用關F6、F8，開F2手動控制。H的作用：Y處原為水泵，取水處為尾水池。停機后防止機組水經水泵流失至尾水用。改為自流減壓供水后H一直沒有拆除。

2、減壓閥曾經出現的問題：

明珠二級電站自2006年至今，P2多次出現工況不穩定。低時進機組壓力僅為0.02MPa，遠遠不能滿足技術供水要求。電站只有一套自流減壓供水系統，無備用供水系統。對保證機組的安全運行形成極大的威脅。

3、現場檢查：

因為水質較差，原銅質控制閥閥芯因為磨蝕出現6mm×8mm大小缺口，影響到控制閥的調壓能力。

現場更換為不銹鋼材質控制閥。調整P2至0.4MPa，P2明顯穩定。但壓力會不定期下降至0.18Mpa~0.19Mpa（可回調）。

4、原因分析：

P2明顯低于機組所需壓力，僅為0.02MPa。更換新控制閥后，壓力自0.02~0.4MPa可調。證明控制閥的壓力可通過反饋系統正常傳導至主閥調壓腔，減壓閥調壓功能正常。改變減壓閥P1，P2穩定。證明反饋系統可根據出口壓力的改變自動調整主閥調節腔內壓力，推動活塞改變節流錐開度，減壓閥自動調壓功能正常。

問題在于當減壓閥P2調整到0.2MPa后無法穩定，運行一段時間后壓力會出現下降。

運行中減壓閥P1為2.16MPa，分解減壓閥后發現，缸套內活塞位置已經到底。并且活塞在缸套內運動靈活，節流錐留有足夠開度。盡管減壓閥P2無壓力表，根據節流錐開度仍可判斷減壓閥有足夠的壓力與流量，因此排除減壓閥故障。

5、檢查供水系統：

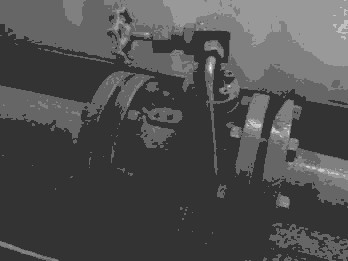

檢查減壓閥前、后技術供水管道系統上各個閥門，逐一排除管道上各閥門情況后。判斷為減壓閥出口與濾水器間的消聲緩閉式止回閥的問題。如圖二所示。

6、檢查H：

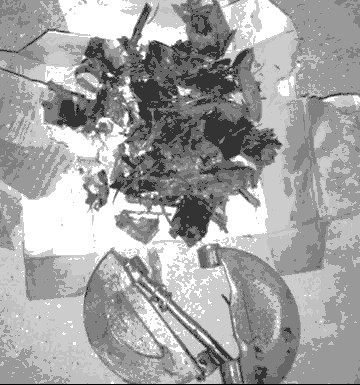

拆下消聲緩閉式止回閥。閥體內閥瓣掉落，淤積大量雜質，嚴重堵塞管道（見圖三），減小了管道內過流面積，相當于對技術供水系統進行了二次減壓。由于嚴重的堵塞，減小了技術供水系統管道的過流面積，所以才導致進機組前的P2壓力不足。

7、對電站的建議：

對此，我們向電站提出改造建議。1、取下消聲緩閉式止回閥內閥瓣，將管道改為直通。2、取下消聲緩閉式止回閥上方針型閥，改裝壓力表。

在我們與電站方共同努力下，2008年3月23日完成對二級站技術供水系統的改造。

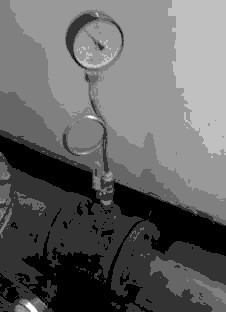

改造完成后（見圖四），進機組壓力恢復穩定，P2達到0.35MPa（可調），改變P1，進機組壓力穩定。經過24小時試運行，技術供水系統完全達到機組運行標準。改造成功。

8、結語

此次維修讓明珠二級電站技術供水系統恢復穩定，對管道系統的改造消除了機組運行的嚴重隱患。即保證了機組的安全運行，又體現了公司人員的素質，給電站的印象深刻。
